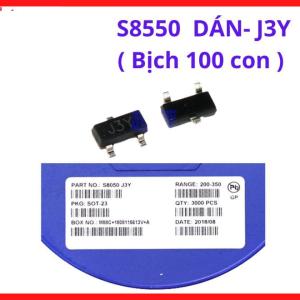

SS8550 J3Y PNP SOT23 Dán SMD, Cuộn 100 Con, Transistor Công Suất Nhỏ 25V 1.5A, Linh Kiện Điện Tử Dùng Cho Mạch Khuếch Đại, Điều Khiển Tải Và PCB Electronics
• DÒNG COLLECTOR CAO, SS8550 là transistor PNP có khả năng chịu dòng collector liên tục tới 1.5A, phù hợp cho các ứng dụng điều khiển tải và khuếch đại dòng.
• ĐIỆN ÁP 25V ỔN ĐỊNH, Điện áp Collector Emitter tối đa 25V đáp ứng tốt các mạch nguồn DC, mạch điều khiển và thiết bị điện tử dân dụng.
• KHUẾCH ĐẠI VÀ CHUYỂN MẠCH, Thường được sử dụng trong mạch khuếch đại tín hiệu, điều khiển relay, đèn LED, động cơ DC nhỏ và các mạch logic.
• CHUẨN J3Y PHỔ BIẾN, Mã đánh dấu J3Y thường gặp trên transistor SS8550 dạng SOT-23 trong nhiều thiết bị điện tử thương mại.
• KÍCH THƯỚC SOT23 NHỎ GỌN, Thiết kế dán SMD giúp tiết kiệm diện tích PCB và phù hợp với công nghệ SMT hiện đại.
• CUỘN 100 CON TIỆN DỤNG, Phù hợp cho kỹ thuật viên sửa chữa điện tử, sản xuất bo mạch PCB, nghiên cứu và phát triển sản phẩm.
Đường dây nóng đặt hàng:
Thứ 2 - 7: 07AM - 06PM
0938 738 240

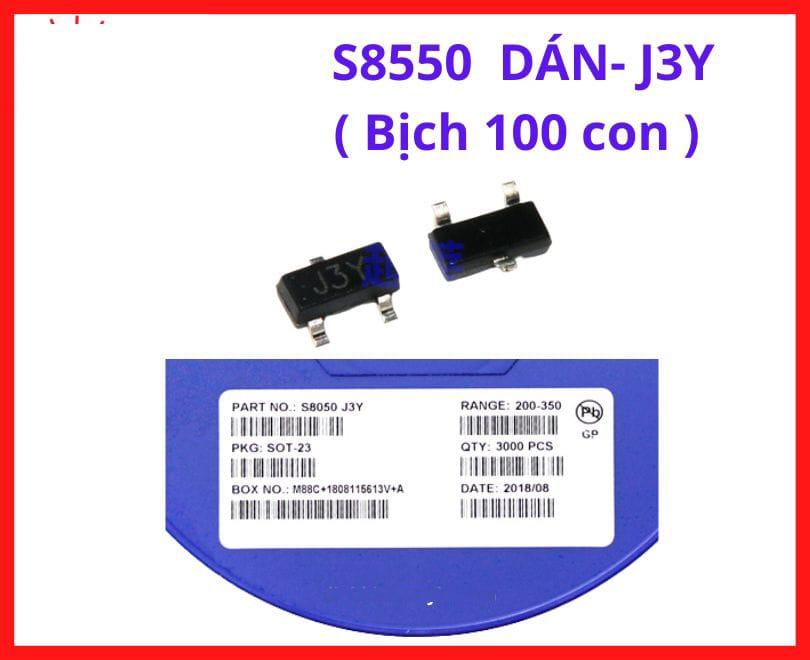

SS8550 (J3Y) Cuộn 100 Con là transistor BJT loại PNP dạng dán SMD chuẩn SOT-23, được sử dụng rộng rãi trong các mạch khuếch đại tín hiệu, chuyển mạch điện tử, điều khiển relay và điều khiển tải công suất nhỏ. Đây là một trong những transistor PNP phổ biến nhất trong các thiết bị điện tử dân dụng, bo mạch điều khiển và sản phẩm công nghiệp.
SS8550 có điện áp Collector Emitter tối đa 25V, dòng Collector liên tục lên tới 1.5A và hệ số khuếch đại dòng hFE từ 120 đến 400 tùy phân hạng. Nhờ khả năng chịu dòng khá cao trong kích thước nhỏ gọn, linh kiện này thường được sử dụng để điều khiển relay, đèn LED công suất nhỏ, còi báo động, động cơ mini và nhiều ứng dụng chuyển mạch khác.
Mã in J3Y là ký hiệu nhận diện phổ biến trên thân transistor SS8550 dạng SOT-23. SS8550 cũng là transistor bổ sung tương ứng với dòng NPN SS8050, giúp dễ dàng thiết kế các tầng đẩy kéo và mạch khuếch đại đối xứng.
Thông số kỹ thuật
- Model: SS8550
- Mã nhận diện: J3Y
- Loại transistor: PNP BJT
- Điện áp VCEO: 25V
- Dòng Collector tối đa: 1.5A
- Công suất tiêu tán: 200mW đến 300mW tùy nhà sản xuất
- Hệ số khuếch đại hFE: 120 – 400
- Tần số chuyển tiếp: khoảng 100MHz
- Đóng gói: SOT-23 SMD
- Quy cách: Cuộn 100 con
Phân tích đa chiều
Điểm mạnh
- Chịu dòng cao so với kích thước SOT-23.
- Dễ tìm linh kiện thay thế trên thị trường.
- Phù hợp cả khuếch đại tín hiệu và đóng cắt tải.
- Được sử dụng phổ biến trong thiết bị điện tử tiêu dùng.
2 điểm người mua thường bỏ qua
- Nhiều người nhầm SS8550 (PNP) với SS8050 (NPN) do hình dáng giống nhau nhưng nguyên lý hoạt động hoàn toàn khác. Đây là lỗi rất phổ biến khi sửa chữa bo mạch.
- Mã J3Y chỉ là mã đánh dấu SMD. Trước khi thay thế cần kiểm tra sơ đồ chân thực tế của nhà sản xuất vì một số thiết kế PCB yêu cầu đúng pinout SOT-23.
So sánh thực tế
| Tiêu chí | SS8550 (J3Y) | SS8050 (J3Y tương tự hình thức) |
|---|---|---|
| Loại transistor | PNP | NPN |
| Điện áp VCEO | 25V | 25V |
| Dòng Collector | 1.5A | 1.5A |
| Ứng dụng | Khuếch đại, điều khiển phía dương | Khuếch đại, điều khiển phía âm |
| Khả năng thay thế trực tiếp | Không | Không |
SS8550 là lựa chọn phổ biến cho các mạch điều khiển tải dương, tầng công suất nhỏ, mạch đẩy kéo âm thanh và các ứng dụng cần transistor PNP chịu dòng tương đối lớn trong kích thước nhỏ gọn.
