Máy hàn inverter sau một thời gian sử dụng có thể gặp tình trạng không lên nguồn, đèn báo không sáng, quạt không chạy hoặc hoàn toàn không có dấu hiệu hoạt động. Đây là một trong những lỗi phổ biến nhất khiến quá trình sản xuất và sửa chữa bị gián đoạn.
Vậy máy hàn không lên nguồn do đâu? Làm thế nào để kiểm tra và xác định chính xác linh kiện bị hỏng? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.
Khi gặp sự cố mất nguồn, máy hàn thường có các biểu hiện sau:
Tùy từng nguyên nhân mà mức độ hư hỏng sẽ khác nhau.

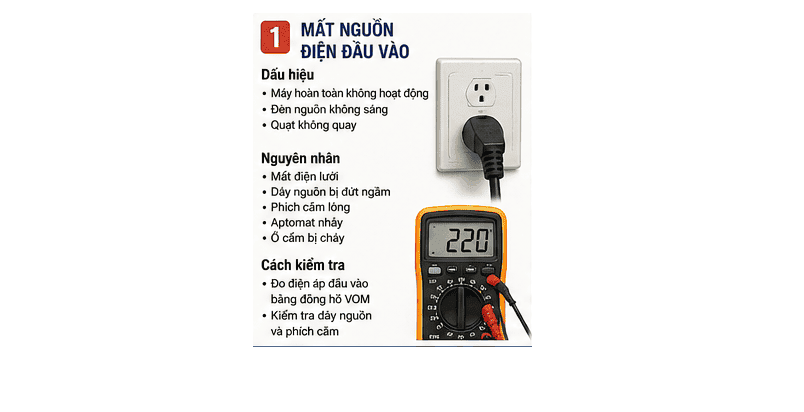

Đây là nguyên nhân đơn giản nhưng thường bị bỏ qua nhất.

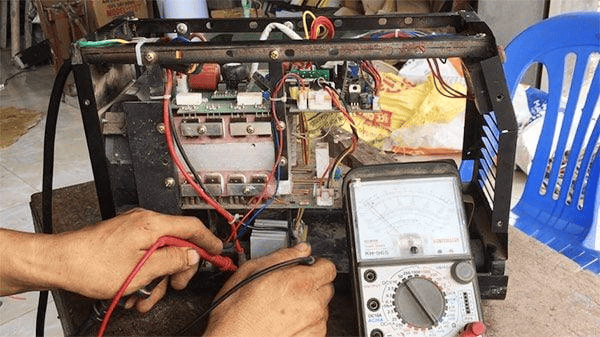

Sử dụng đồng hồ VOM đo điện áp tại đầu vào máy hàn. Nếu không có điện áp 220VAC hoặc 380VAC thì cần kiểm tra lại hệ thống cấp điện trước khi tháo máy.

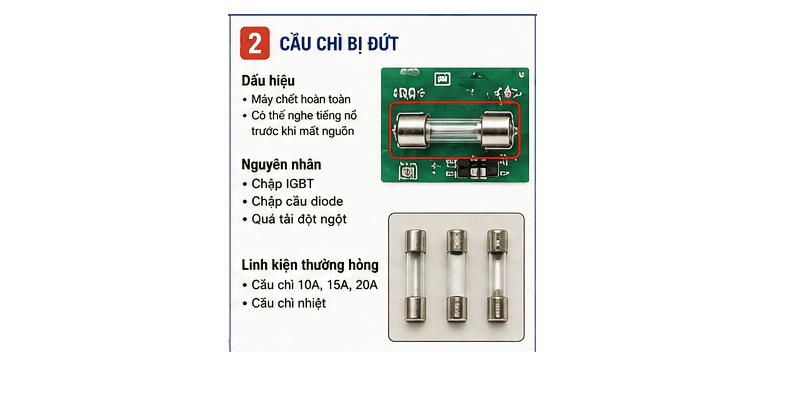

Cầu chì có nhiệm vụ bảo vệ mạch điện khi xảy ra quá dòng hoặc ngắn mạch.

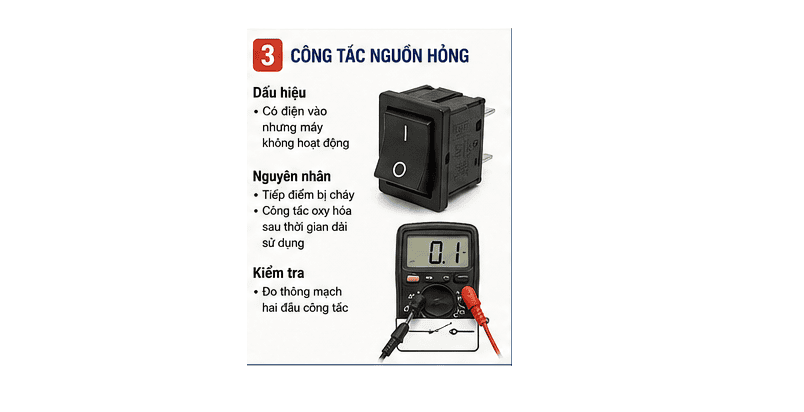

Sau thời gian dài sử dụng, tiếp điểm công tắc có thể bị cháy hoặc oxy hóa.
Dùng đồng hồ đo thông mạch hai chân công tắc ở trạng thái ON và OFF.

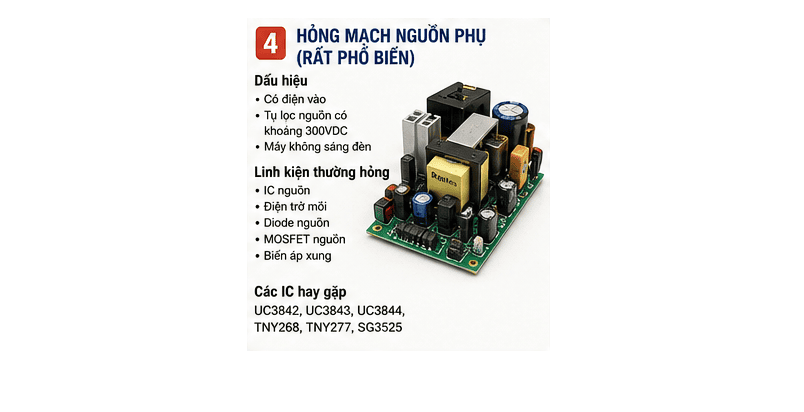

Đây là lỗi phổ biến nhất trên các dòng máy hàn inverter hiện nay.
Nếu nguồn phụ không hoạt động thì toàn bộ bo điều khiển sẽ không được cấp điện.

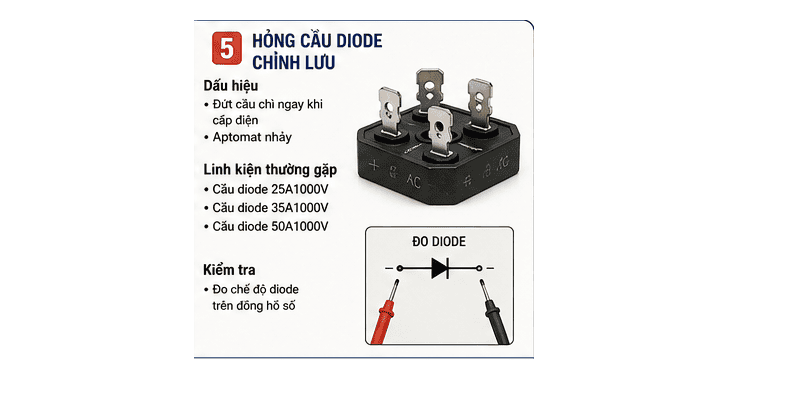

Cầu diode có nhiệm vụ chuyển đổi điện áp AC thành DC.
Sử dụng chế độ đo diode trên đồng hồ số để kiểm tra từng chân của cầu chỉnh lưu.

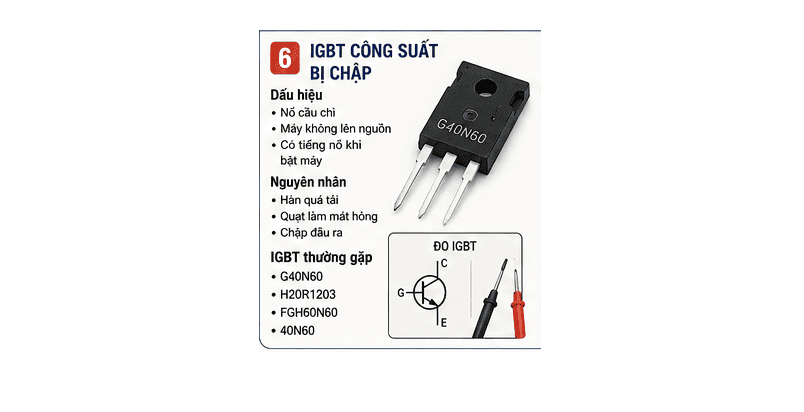

IGBT là linh kiện công suất quan trọng nhất trong máy hàn inverter.
Khi IGBT bị chập, nên kiểm tra toàn bộ mạch lái trước khi thay thế để tránh hỏng lại.

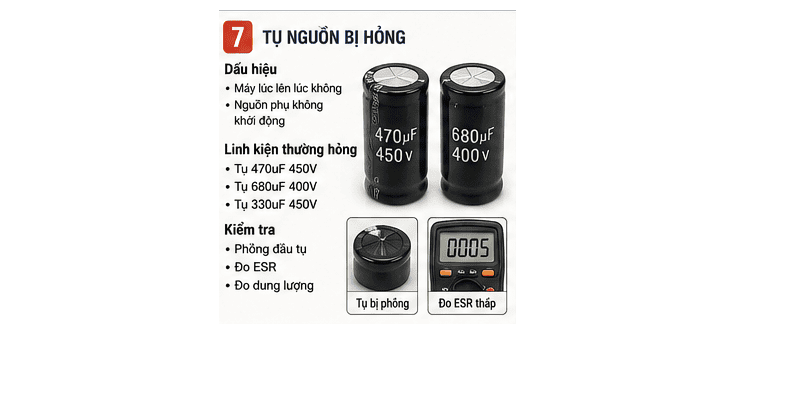

Tụ điện nguồn giúp lọc và ổn định điện áp DC.

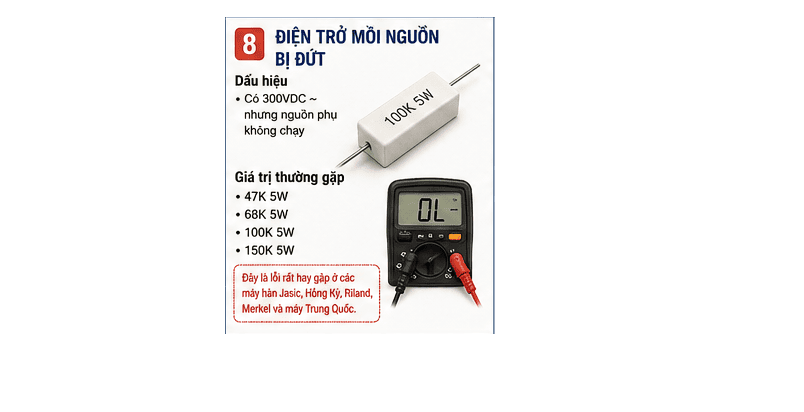

Điện trở mồi nguồn là linh kiện thường xuyên hư hỏng trên nhiều dòng máy hàn.
Đây là lỗi rất phổ biến trên các dòng máy hàn inverter Trung Quốc và các máy đã sử dụng nhiều năm.

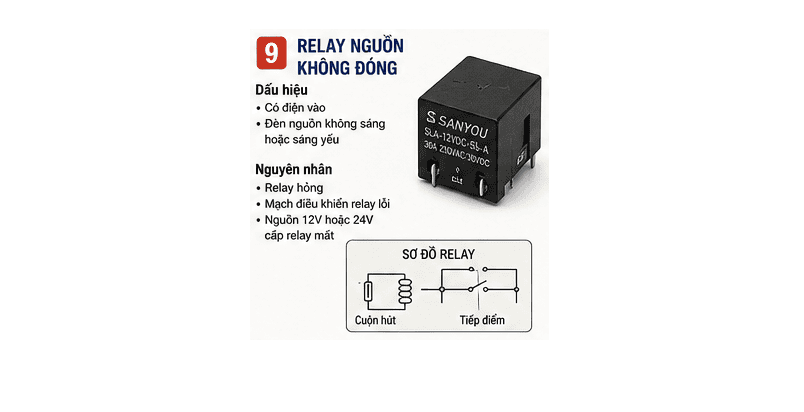

Relay nguồn giúp đóng cắt điện áp cấp cho mạch công suất.

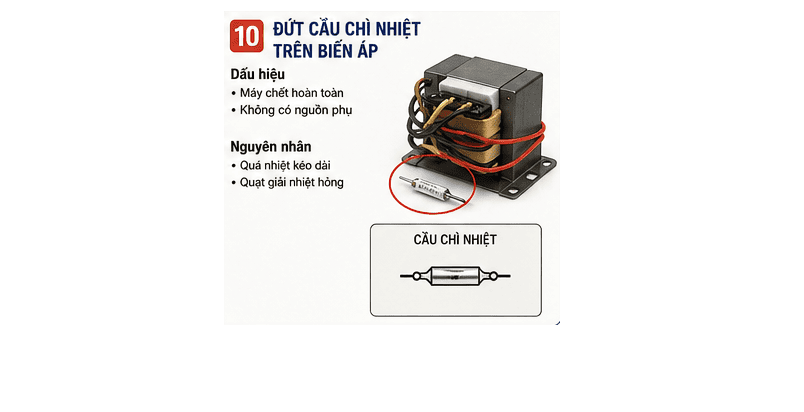

Cầu chì nhiệt được lắp trong biến áp để bảo vệ khi nhiệt độ tăng quá cao.

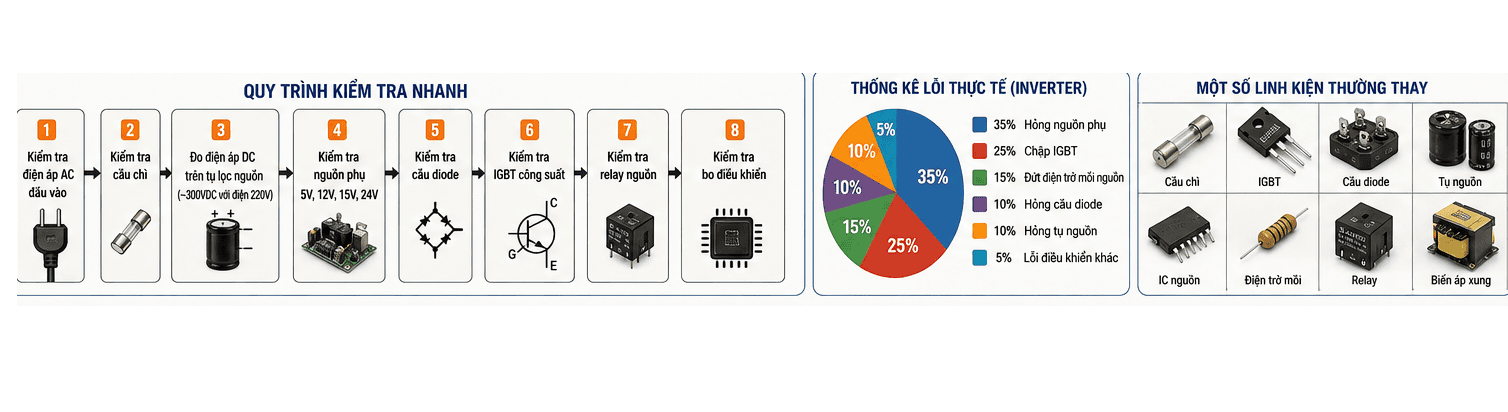

Để tiết kiệm thời gian sửa chữa, nên kiểm tra theo trình tự sau:
Kiểm tra điện áp AC đầu vào.
Kiểm tra cầu chì.
Đo điện áp DC trên tụ lọc nguồn.
Điện áp tiêu chuẩn khoảng 300VDC đối với nguồn 220VAC.
Kiểm tra nguồn phụ 5V, 12V, 15V hoặc 24V.
Kiểm tra cầu diode chỉnh lưu.
Kiểm tra IGBT công suất.
Kiểm tra relay nguồn.
Kiểm tra bo điều khiển.
Máy hàn không lên nguồn có thể xuất phát từ nhiều nguyên nhân khác nhau, từ những lỗi đơn giản như đứt cầu chì, hỏng công tắc nguồn cho đến các lỗi phức tạp hơn như chập IGBT, hỏng nguồn phụ hoặc cầu diode chỉnh lưu.
Việc kiểm tra theo đúng quy trình sẽ giúp xác định nhanh linh kiện hư hỏng, giảm thời gian sửa chữa và tiết kiệm chi phí thay thế. Đối với các kỹ thuật viên sửa máy hàn, việc dự trữ sẵn các linh kiện như cầu diode, IGBT, relay, điện trở mồi nguồn và tụ điện nguồn sẽ giúp xử lý sự cố nhanh chóng và hiệu quả hơn.
