Hướng Dẫn Sửa Chữa Máy Hàn Điện Tử: Bài 1 - Hiểu Rõ Linh Kiện Điện Trở (Phần Cơ Bản)
Xin chào các bạn! Trong lĩnh vực sửa chữa máy hàn điện tử (máy hàn inverter), việc nắm vững kiến thức về linh kiện là nền tảng quan trọng nhất. Hôm nay, mình sẽ chia sẻ lại nội dung từ bài học cơ bản về 20 linh kiện quan trọng trong thiết bị điện tử cao cấp, tập trung vào điện trở – linh kiện xuất hiện rất nhiều trên bo mạch máy hàn.
Bài viết này phù hợp cho người mới bắt đầu, thợ sửa chữa muốn củng cố kiến thức, hoặc những ai đam mê sửa chữa thiết bị công nghiệp.
1. Tại sao phải học linh kiện khi sửa máy hàn điện tử?
Máy hàn điện tử inverter sử dụng rất nhiều linh kiện điện tử để chuyển đổi nguồn, tạo xung, điều khiển dòng hàn ổn định. Nếu không hiểu rõ đặc tính từng linh kiện, bạn sẽ rất khó chẩn đoán lỗi (hỏng nguồn, không lên nguồn, hàn yếu, nổ linh kiện...).
Điện trở là một trong những linh kiện cơ bản nhất nhưng xuất hiện khắp nơi: mạch nguồn, mạch điều khiển, mạch phản hồi, hạn dòng...

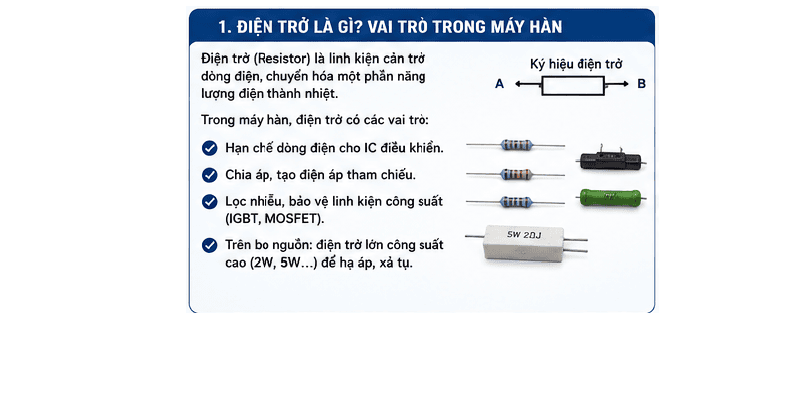

2. Điện trở là gì? Vai trò trong máy hàn
Điện trở (Resistor) là linh kiện cản trở dòng điện, chuyển hóa một phần năng lượng điện thành nhiệt. Trong máy hàn:
- Hạn chế dòng điện cho IC điều khiển.
- Chia áp, tạo điện áp tham chiếu.
- Lọc nhiễu, bảo vệ linh kiện công suất (IGBT, MOSFET).
- Trên bo nguồn: điện trở lớn công suất cao (2W, 5W...) để hạ áp, xả tụ.

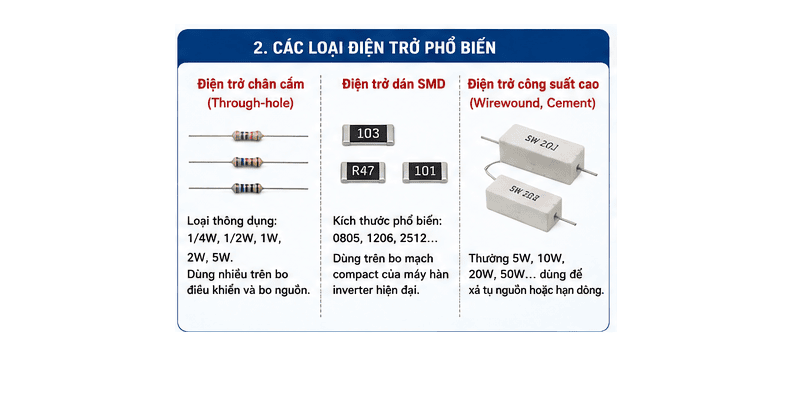

3. Các loại điện trở phổ biến trong máy hàn điện tử
- Điện trở chân cắm (Through-hole)
- Loại thông dụng: 1/4W, 1/2W, 1W, 2W, 5W.
- Dùng nhiều trên bo điều khiển và bo nguồn.
- Điện trở dán SMD
- Kích thước phổ biến: 0805, 1206, 2512...
- Dùng trên bo mạch compact của máy hàn inverter hiện đại.
- Điện trở công suất cao (Wirewound, Cement)
- Thường 5W, 10W, 20W, 50W... dùng để xả tụ nguồn hoặc hạn dòng.

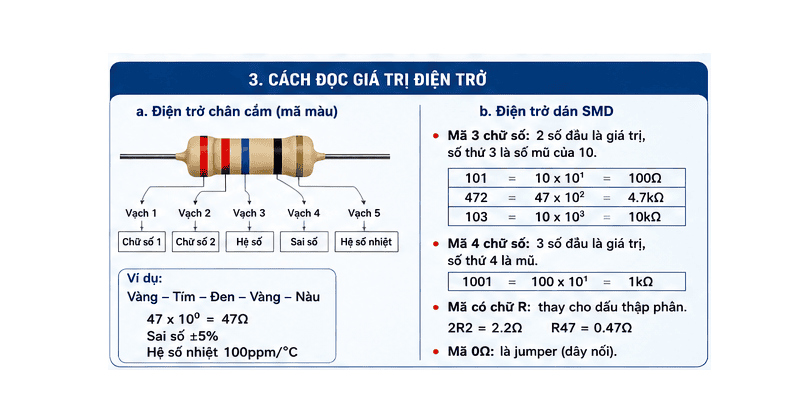

4. Cách đọc giá trị điện trở
a. Điện trở chân cắm (mã màu)
Sử dụng 4 hoặc 5 vạch màu.
- 3 vạch đầu: Giá trị
- Vạch thứ 4: Sai số (Gold ±5%, Silver ±10%)
- Vạch thứ 5 (nếu có): Hệ số nhiệt
Ví dụ: Vàng-Tím-Đen-Vàng → 47Ω ±5%
b. Điện trở dán SMD (rất quan trọng khi sửa máy hàn)
- Mã 3 chữ số: Hai số đầu là giá trị, số thứ 3 là số mũ của 10.
- 101 → 10 × 10¹ = 100Ω
- 472 → 47 × 10² = 4.7kΩ
- 103 → 10 × 10³ = 10kΩ
- Mã 4 chữ số: Ba số đầu là giá trị, số thứ 4 là mũ.
- 1001 → 100 × 10¹ = 1kΩ
- Mã có chữ R: Thay cho dấu thập phân.
- 2R2 → 2.2Ω
- R47 → 0.47Ω
- Mã 0Ω: Là jumper (dây nối).

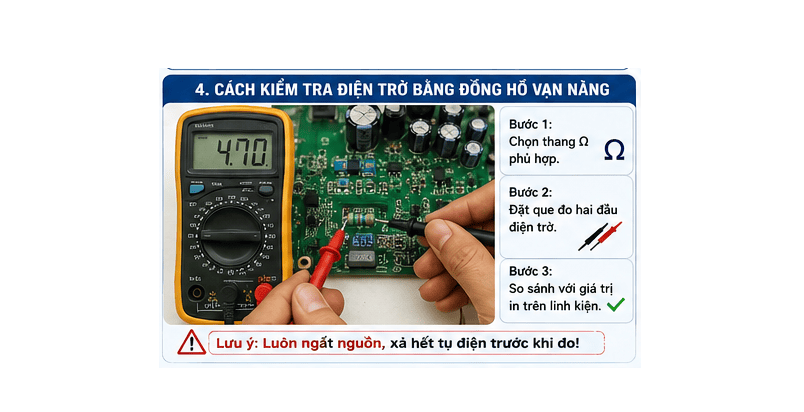

5. Cách kiểm tra điện trở bằng đồng hồ vạn năng
- Chọn thang Ω phù hợp.
- Đo hai đầu linh kiện → Giá trị phải gần với mã ghi (chênh ±5-10% là chấp nhận được).
- Điện trở hỏng thường:
- Cháy đen, giá trị vô cùng (hở mạch).
- Giá trị thay đổi lớn (giảm hoặc tăng).
- Đo bị chập (0Ω khi không phải jumper).
Lưu ý khi sửa máy hàn: Luôn ngắt nguồn, xả hết tụ điện trước khi đo!

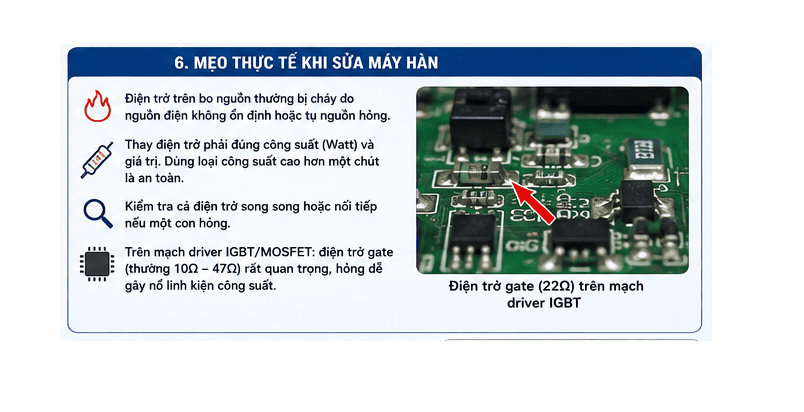

6. Mẹo sửa chữa liên quan đến điện trở trong máy hàn
- Điện trở trên bo nguồn thường bị cháy do nguồn điện không ổn định hoặc tụ nguồn hỏng.
- Thay điện trở phải đúng công suất (Watt) và giá trị. Dùng loại công suất cao hơn một chút là an toàn.
- Kiểm tra cả điện trở song song hoặc nối tiếp nếu một con hỏng.
Trên mạch driver IGBT/MOSFET: điện trở gate (thường 10Ω - 47Ω) rất quan trọng, hỏng dễ gây nổ linh kiện công suất.
